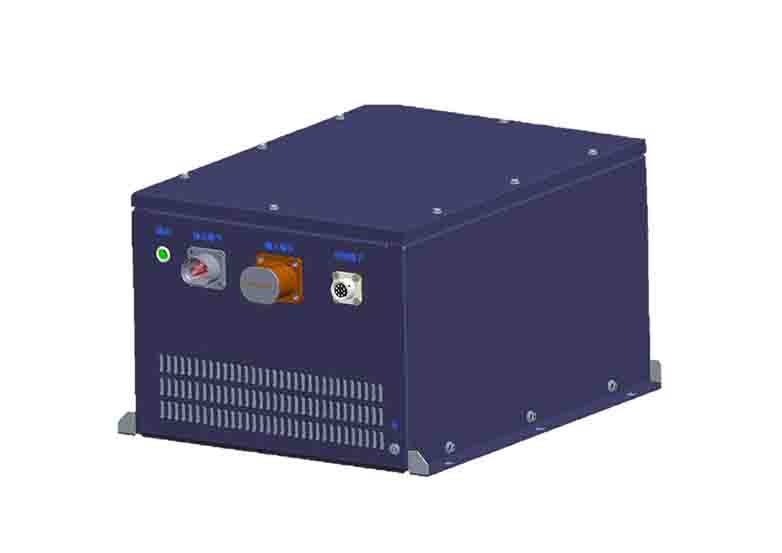

逆变器 540-220-8KW-12KW
所属栏目：逆变器
发布时间：2022-05-25
关注度：167次
简单介绍：逆变器是把直流电能（电池、蓄电瓶）转变成定频定压或调频调压交流电（一般为220V,50Hz正弦波）的转换器。它由逆变桥、控制逻辑和滤波电路组成。
电源概述
可根据客户对输出使能控制方式的不同需求有H（高电平使能有效）和L（低电平使能有效）两种版本可选。或者独立控制，机壳安装急停装置及逆变输出控制按钮。
该逆变器采用32位DSP全数字控制技术，使得逆变模块具有多重保护功能，如过温自动降额、过流、短路等多重保护。

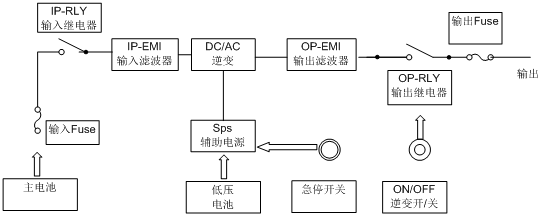

电气拓扑图
技术参数
| 型号 | 540/220-8KW | 540/220-10KW | 540/220-12KW | |||
| 输入额定电压 | 540V/DC | |||||
| 控制使能电压 | 12V/24V | |||||
| 输出交流电压 | 220V/50HZ | |||||
| 输出功率 | 8KW | 10KW | 12KW | |||
| 工作温度 | 最小值-40℃，最大值55℃(环境温度) | |||||
| 存储温度 | 最小值-40℃，最大值80℃(环境温度) | |||||
| 工作相对湿度 | 最小值5%，最大值95% | |||||
| 存储相对湿度 | 最小值5%，最大值95% | |||||
| 海拔高度 | 最大值4000m(3000米以上需降额使用，每升高100米额定输出电流减少3%) | |||||
| 其它气候条件 | 汽车正常运行所承受的雨、雪、风沙的侵袭； | |||||
| 虫蛀、啮齿类动物的侵害； | ||||||
| 霉变以及洗车清洁剂的影响。 | ||||||
| 工作电压范围 | 最小值300VDC，额定值540VDC，最大值750VDC | |||||
| 输入电流 | 最大值40A | |||||
| 电池漏电流 | 5mA(关机状态下电池漏电流) | |||||
| 输入过压保护点 | 最小值745VDC，额定值750VDC，最大值755VDC(可自动恢复) | |||||
| 输入过压恢复点 | 最小值740VDC(回差大于5V) | |||||
| 输入欠压保护点 | 最小值295VDC，额定值300VDC，最大值305VDC(可自动恢复) | |||||
| 输入欠压恢复点 | 最大值310VDC(回差大于5V) | |||||
| 输入反相保护 | 最大值750VDC(无输出，不损坏) | |||||
| 输出电压 | 额定值220VAC | |||||
| 输出频率 | 额定值50Hz | |||||
| 输出电压精度 | 额定值±2% | |||||
| 输出频率进度 | 额定值±1% | |||||
| 输出电压谐波 | 最大值5% | |||||
| 输出功率 | 最大值12KW | |||||
| 额定输出电流 | 额定值54.5A | |||||
| 开机启动时间 | 最大值6S | |||||
| 动态响应恢复时间 | 200mS(恢复额定输出的90%) | |||||
| 功率因数 | 最大值100% | |||||
| 效率 | 最小值92%，最大值96% | |||||
| 输出过流保护 | 100%～120%：10s；120%～130%：1s；＞130%；100ms | |||||
| 输出波形 | 正弦波 | |||||
| 工作制 | S9 不间断运行（满负载可不间断运行10小时以上） | |||||
| 带载能力 | 感性负载，如家用空调、冰箱；SPS,RCD | |||||
| 输出过压保护 | ＞额定输出电压10% | |||||
| 输出欠压保护 | ＜额定输出电压10% | |||||
| 输出短路保护 | 检测到短路后断输出(需重启逆变器恢复输出) | |||||
| 输入防反接保护 | 当外接电池接反时，模块不工作。故障排除，可自动恢复。 | |||||
| 过温保护 | 额定输出：＜55℃ | |||||
| 降额输出：65℃-85℃ 额定功率的60%线性降额至额定功率的40%，＜55℃恢复 | ||||||
| 过温保护：＞85℃ 断输出 | ||||||
| ＜70℃ 恢复 | ||||||
| 指示灯 | 绿灯：输出正常运行 | |||||
| 辅助电源 | DC24V 2A | |||||
| 通讯方式 | CAN | |||||
| 外观尺寸 | 361.5mm×307.5mm×206.5mm | |||||
| 重量 | 17.4KG | |||||
| 防护等级 | IP55 | |||||
| 冷却方式 | 风冷 | |||||
| 盐雾试验 | 参照GB/T 2423.17-2008，在试验箱内应处于正常安装状态，试验时间16h。试验结束后，产品静止恢复（1-2）h后，通电后应能正常工作，不考核外观。 | |||||
| 输入+输出-地 | IR 500V 5S ≥20MΩ | |||||
| 输入+输出-地 | DCV 2500V 5S ≤10mA | |||||
*备注：我司致力于技术创新，不断提供更好的产品和服务满足客户需求，对产品设计、技术规格的更新，恕不另行通知。产品以实物为准。
